Cutterzuiger met goudwasinstallatie

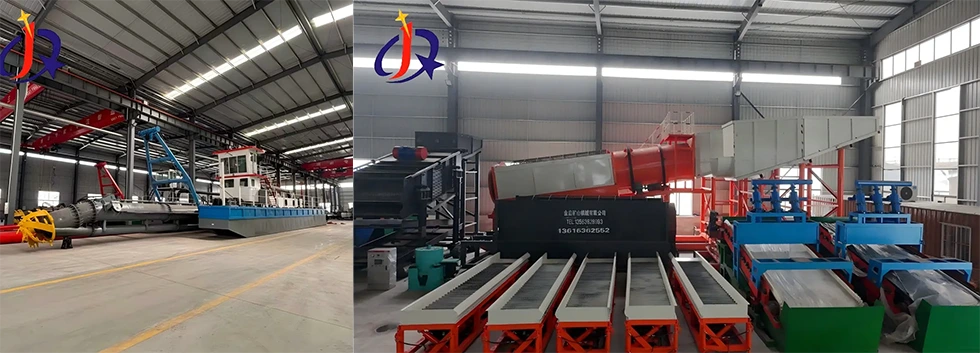

Cutter Suction Dredger met Gold Washing Plant is een geïntegreerde oplossing op maat gemaakt door Qingzhou Jinqi Mining Machinery Co., Ltd. voor klanten die zich bezighouden met placer-goudwinning op baggerlocaties. Het bestaat uit een cutterzuiger en een onshore goudwas- en verrijkingsinstallatie en realiseert een volledig automatische werking met onderwaterzandwinning en baggeren, pijpleidingtransport en onshore goudscheiding. Het scheidt placer-goud efficiënt van onzuiverheden, verbetert de goudwinning aanzienlijk en bereikt tegelijkertijd het doel van zandbaggeren.

Kernapparatuurcomponenten

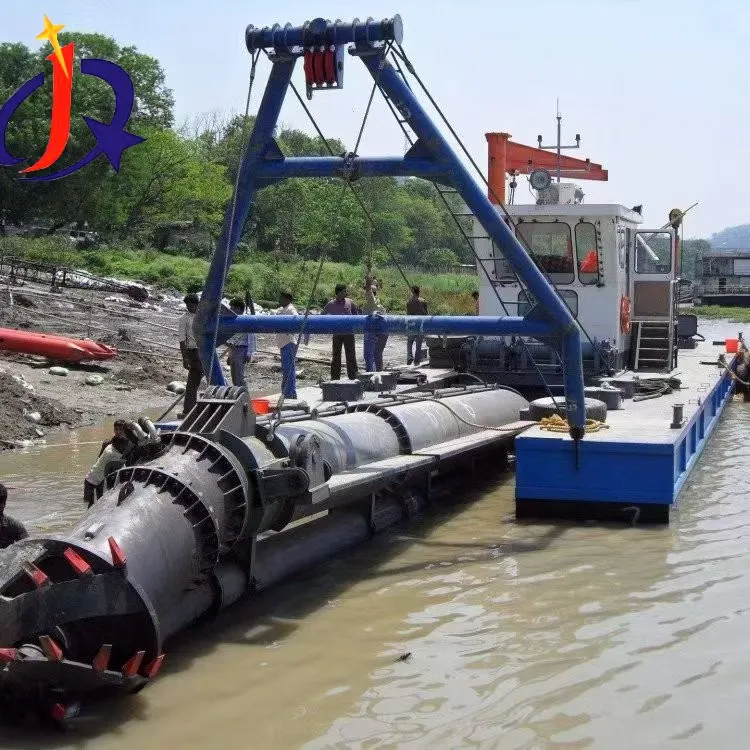

Cutterzuiger

De kerncomponenten omvatten een snijkop, zandpomp, leveringspijpleiding, romp en energiesysteem. Het is ontworpen om onder water ertszand en slib los te maken en te roeren, en vervolgens de slurry (placer goud + onzuiverheden + water + slib) onder hoge druk via pijpleidingen naar de kust af te leveren. Pijpdiameters van 6 tot 20 inch kunnen worden aangepast aan de vereisten, met een verwerkingscapaciteit per uur van 64 tot 960 ton.

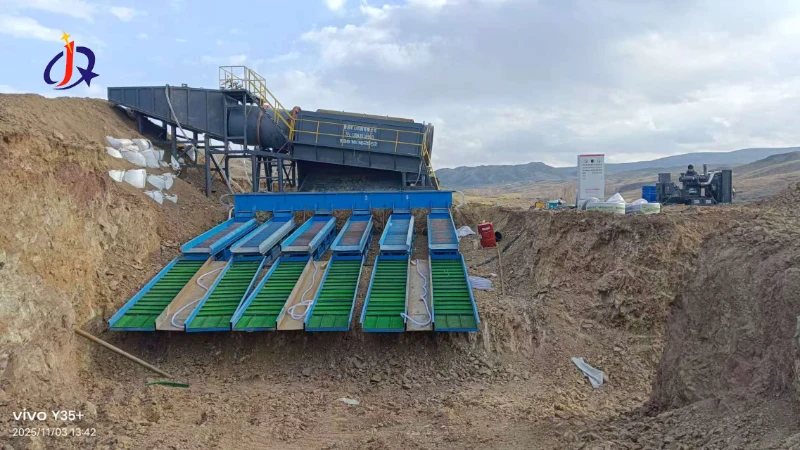

Goudwasinstallatie aan land

Het bestaat uit een roterende wasser, een trilscherm, een pulserende sluiskast, een centrifugaalconcentrator, een automatische goudterugwinningsmachine, een eenheid voor zwaar mineraalconcentraat en een afvoersysteem voor residuen. De bovenstaande apparatuur is geconfigureerd volgens de werkelijke behoeften van het project.

Opmerking: Een roterende scrubber of trilscherm, pulserende sluiskast en automatische goudwinningsmachine vormen de standaardconfiguratie.

Hulpsystemen

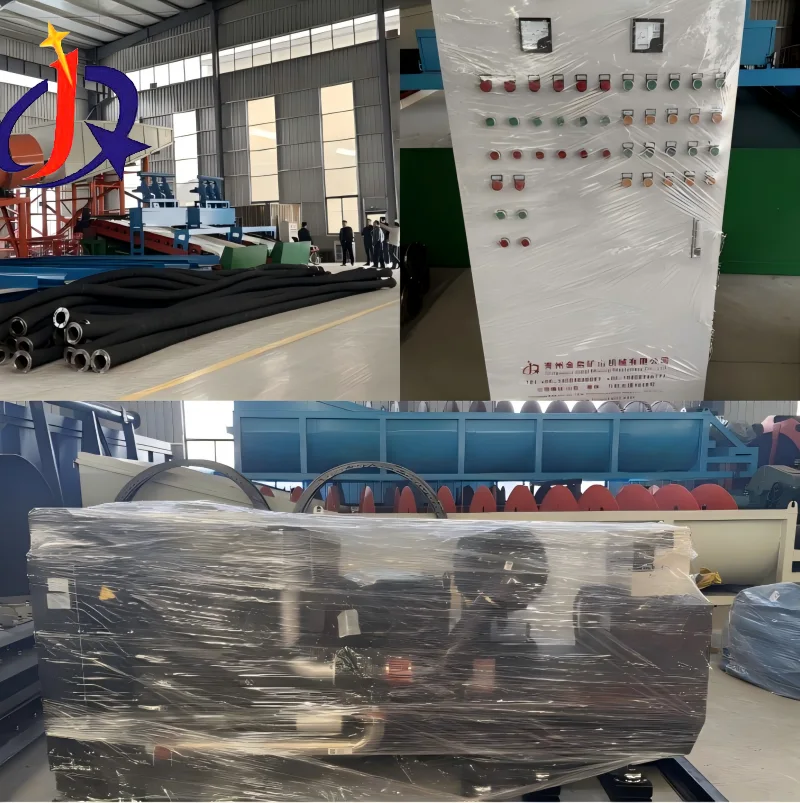

omvatten een hogedrukwatervoorzieningssysteem, een elektrisch regelsysteem en een energieopwekkingssysteem, die de gecoördineerde werking van de apparatuur garanderen. De transportleidingen kunnen worden verlengd afhankelijk van de werkafstand.

Operatie proces

Zandbaggerfase:

 De cutterzuiger vaart naar het werkwatergebied. De roterende snijkop maakt de goudafzetting van de onderwaterplaatser los. Tegelijkertijd draait de slibpomp om de gemengde slurry (placer goud, aarde, grind en water) in de pijpleiding te zuigen.

Transportfase:

De slurry wordt via hogedrukpijpleidingen rechtstreeks aan de goudwasinstallatie aan land geleverd, zonder enige lekkage en zonder tussentijds transport.

Goudverwerkingsfase:

De onshore-eenheid schrobt eerst ruw zand door de roterende ertswasser om kleicoatings te verwijderen. Daarna worden de gouddeeltjes nauwkeurig teruggevonden door zwaartekrachtscheidingsapparatuur, waaronder pulserende sluiskasten.

Behandelingsfase van residuen:

De afvalstoffen na goudscheiding worden bezonken door verdikkingsmiddelen. Schoon water wordt gerecycled en de resterende residuen kunnen worden gebruikt voor het opvullen van land of andere toepassingen, waardoor een milieuvriendelijke exploitatie wordt bereikt.

Toepasselijke scenario's en kernparameters

1. Alluviale goudwinning in rivieren, vijvers, meren, reservoirs en andere watergebieden

2. Herwinning van goud uit baggerprojecten

3. Kleine en middelgrote goudwinningsgebieden

4. Behandeling van alluviaal gouderts met een hoog kleigehalte.

Productparameters (aanpasbaar)

Voordelen

Lagere investering:

Het geïntegreerde ontwerp elimineert de noodzaak van transferapparatuur en verlaagt de arbeidskosten, met een korte terugverdientijd.

Hogere winst

Een hoog herstelpercentage minimaliseert goudverlies. Continue werking verhoogt de output en maximaliseert de voordelen voor de klant.

Eenvoudige bediening en onderhoud

Eenvoudig te bedienen en gemakkelijk te onderhouden. Geen professioneel technisch team vereist, ideaal voor inzet in overzeese mijngebieden.

Milieuvriendelijk en conform

Voldoet aan de milieunormen voor mijnbouw in de meeste landen. Het kan probleemloos lokale milieu-inspecties doorstaan ​​en een stabiele projectuitvoering op de lange termijn garanderen.

Als professionele fabrikant van placer-goudverwerkings- en wasapparatuur kan Qingzhou Jinqi Mining Machinery Co., Ltd. exclusieve apparatuuroplossingen aanpassen aan uw specifieke mijnbouwomstandigheden, inclusief dagelijkse verwerkingscapaciteit, bedrijfswateroppervlak, ertszandkenmerken en andere vereisten. Wij bieden volledige technische begeleiding, installatie en inbedrijfstelling, evenals uitgebreide after-sales ondersteuning, zodat u placer-goudmijnprojecten efficiënt en kosteneffectief kunt uitvoeren.
